各类配网图总结

2023-03-10 15:25:00
百会科技
原创
1040
摘要:电网图形作为电网运行管控的重要依据,支撑了各专业、各业务的顺利开展。在实际管控中,为满足不同电网人员的使用需要,存在各种专题图。

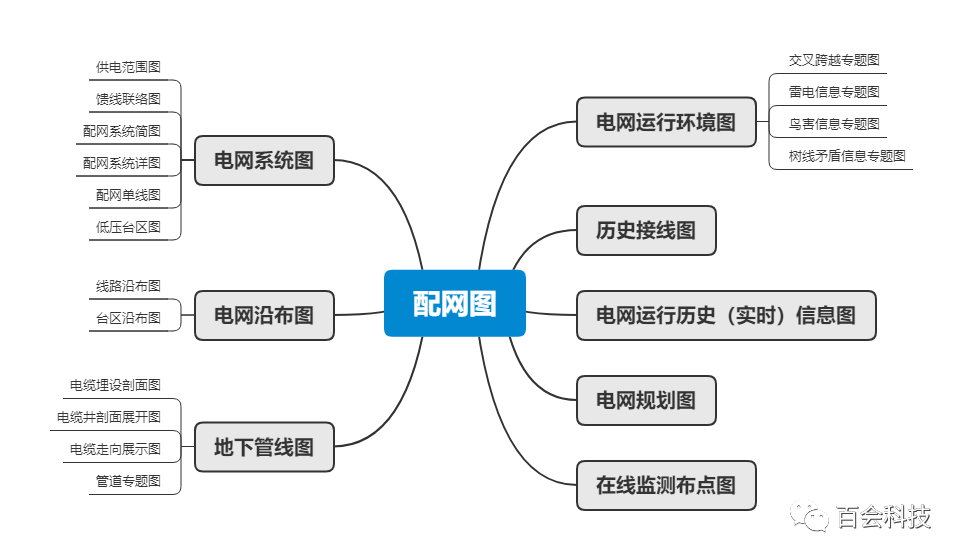

电网图形作为电网运行管控的重要依据,支撑了各专业、各业务的顺利开展。在实际管控中,为满足不同电网人员的使用需要,存在各种专题图,例如配网的专题图存在以下几类:

电网系统图

描述了电气接线结构和电网运行信息,是对电网地理接线图的简化和概括,是横平竖直的逻辑电气图。电网系统图主要包括供电范围图、馈线联络图、配网系统简图、配网系统详图、配网单线图和低压台区图。

1)供电范围图

供电范围图是变电站可能的供电范围的简要描述,展示了当前变电站所有馈线与其拉手线路所属变电站的连接关系。供电范围图反映拓扑关系、变电站和馈线的关联关系。

2)馈线联络图

馈线联络图主要由变电站和馈线组成,主要表现变电站及出线间的联络关系。展示内容主要包括变电站、馈线、联络开关等设备信息,其中馈线只展示与其他线路或变电站有联络关系的馈线。

3)配网系统简图

配网系统简图是对配电地理接线图的简化和概括,以横平竖直的方式表现配电网主要设备的电气连接关系,根据需要过滤非关键设备和分支线路,突出表现网络的主干和联络关系。

4)配网系统详图

配网系统详图是对配电地理接线图的抽取和概括,以横平竖直的方式表现配电网设备的电气连接关系,可以分别按计划运行方式和实际运行方式生成,并可以按照线路特点和电压等级分为多张。其表现形式类似于配网系统简图,比简图更详细的描述了电网设备连接关系。

5)配网单线图

配网单线图以配电线路(馈线)为单位,以横平竖直的方式在一定范围内表现单条线路的电气接线、电源关系,可以分别按计划运行方式和实际运行方式生成。

6)低压台区图

低压台区图以台区为单位,以横平竖直的方式表现低压台区电网设备的电气接线关系和相关台区参数。

电网沿布图

电网沿布图描述了电网设备的地理沿布信息和接线关系,在地理图上对线路的走向和台区的分布进行空间信息描述,对单条线路或台区进行集中展示。

1)线路沿布图

线路沿布图是基于地理位置对线路(馈线)走向进行显示,根据电网地理接线图的空间位置关系及电网拓扑关系,对单条或多条线路按照地理走向过滤出地理沿布图。

2)台区沿布图

台区沿布图是基于地理位置对单个台区进行显示,根据电网地理接线图的空间位置关系及电网拓扑关系,对单个台区按照地理走向过滤出地理沿布图。

地下管线专题图

地下管线专题图对电网地下管线资源的剖面和走向信息进行图形展示。

1)电缆埋设剖面图

电缆埋设剖面图主要对埋设剖面、管道剖面、电缆剖面等进行展示。

2)电缆井剖面展开图

电缆井展开图中的剖面图为人站在井中正视埋设剖面的情况。

3)电缆走向展示图

对单根电缆的地理走向和管孔信息等进行展现,并展现电缆埋深及参照物距离等准确信息。

4)管道专题图

管道专题图包含管道占用专题图、管道规模专题图。管道占用专题图根据线路、区域等不同维度,统计埋设中已经占用的孔位和未占用孔位比例。管道规模专题图根据线路、区域等不同维度,统计埋设中管孔数量和长度的乘积。

电网运行环境图

电网运行环境专题图以雷电、鸟害、树线矛盾等数据为基础,实现交叉跨越、雷电、鸟害、树线矛盾等相关应用和专题图展示。

1)交叉跨越专题图

交叉跨越包括配电线路之间、输电线路和配电线路之间、配电线路与道路、水域、建筑物等地理要素跨越关系并在地图上进行图形表达展示。

2)雷电信息专题图

结合配网线路地理信息进行落雷点、落雷时间、落雷密度等落雷信息进行展示。

3)鸟害信息专题图

根据线路、杆塔的精确坐标,形成鸟害信息专题图。

4)树线矛盾信息专题图

根据线路、杆塔的精确坐标,形成树线矛盾信息专题图。

历史接线图

主要包括电网资源图形信息、拓扑连接关系、设备台帐属性等历史信息。

电网运行历史(实时)信息图

电网运行历史(实时)信息图主要对实时信息(ABC相电流、电压、功率因素、开关动作次数、遥信状态信息等数据)进行可视化展示。需要展示实时信息的设备类型包括开关类、变压器类和母线类三大类设备。

电网规划图

电网规划图对电网规划信息进行展示。

1)负荷密度图

根据电网规划按照区域等不同维度的负荷密度分析结果进行图形化展示。

2)电网规划接线图

从规划管理获取规划网架信息,在当前电网网架上进行叠加展示电网规划接线图。

在线监测布点图

基于地理位置直观展示监测设备设施的地理分布情况,高亮展现设备告警信息,并可以通过单个监测装置查看详细监测数据和告警信息。
